DD马达系例DMFI240-600RE

►完全密封的定子绕组

►有内转子和外转子两种结构类型来满足更多应用需求

►具有高精度、高刚性、低轴向径向跳动等优点

►绝对精度可达±10arc-sec

►重复定位精度可达±0.5arc-sec

►RoHs、FCC、CE认证

产品详情

产品描述

绝缘等级：F类

绝缘耐压：1分钟1500V

绝缘电阻：10MΩ以上(500VDC)

其他构造：外转子型

励磁方式：3相

电源：200-230VAC

其它：标称扭矩为安装在热容量足够大的金属机座上时的数值。位置分辨率为建议值，根据驱动器设定。 负载安装面机械精度是安装面的轴向偏差和径向偏差。





DD马达的优点





产品参数

瞬时最大输出扭矩N.m600
连续最大扭矩N.m200
最大转速rps11
额定转速rps9
线电阻Ohm1.3
线电感mH4.5
力矩常数Nm/Arms8.8
反电势常数Vp /(krpm)752
连续电流Arms22
峰值电流Arms70
极对数P22
精度要求编码器分辨率 sin-cos/rev12000
绝对精度arc-sec±30
重复定位精度arc-sec±1
原点脉冲数pulse/rev1
最大功率KVA30
额定功率KVA9
转子惯量kgcm²737
允许负载轴向负荷正N20000
逆N12000
径向负荷Nm300
负载安装面机械精度μm8 or less
重量kg45
环境要求温度℃-10~50
湿度％≤85
大气环境-无腐蚀性气体、尘埃。海拔1000m以下

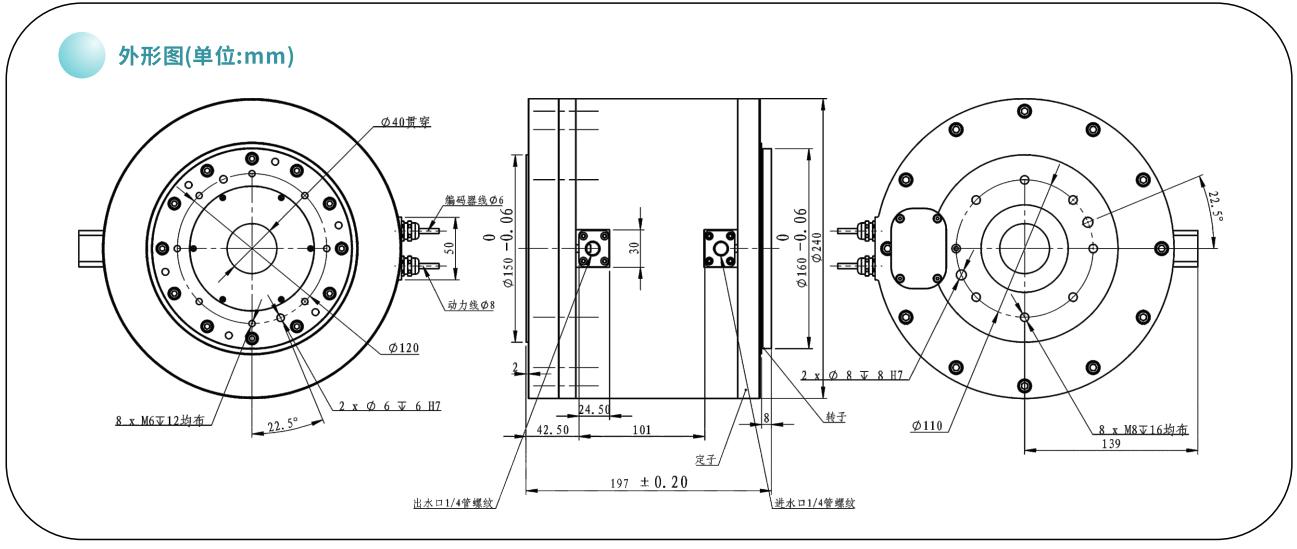

产品外形
