DD马达系例DMFE80-003RE

►完全密封的定子绕组

►有内转子和外转子两种结构类型来满足更多应用需求

►具有高精度、高刚性、低轴向径向跳动等优点

►绝对精度可达±10arc-sec

►重复定位精度可达±0.5arc-sec

►RoHs、FCC、CE认证

产品详情

产品描述

绝缘等级：F类

绝缘耐压：1分钟1500V

绝缘电阻：10MΩ以上(500VDC)

其他构造：外转子型

励磁方式：3相

电源：200-230VAC

其它：标称扭矩为安装在热容量足够大的金属机座上时的数值。位置分辨率为建议值，根据驱动器设定。 负载安装面机械精度是安装面的轴向偏差和径向偏差。


DD马达的优点





产品参数

瞬时最大输出扭矩N.m3.5
连续最大扭矩N.m1
最大转速rps4
额定转速rps2
线电阻Ohm3.8
线电感mH4
力矩常数Nm/Arms0.6
反电势常数Vp/(krpm)51
连续电流Arms1.5
峰值电流Arms5
极对数p11
精度要求编码器分辨率sin-cos/rev8192
绝对精度arc-sec±32
重复定位精度arc-sec±1.5
原点脉冲数pulse/rev1
最大功率KVA0.2
额定功率KVA0.07
转子惯量kgcm²6.35
允许负载轴向负荷正N800
逆N600
径向负荷Nm10
负载安装面机械精度μm15orless
重量kg1.6
环境要求温度℃-10~50
湿度％≤85
大气环境-无腐蚀性气体、尘埃。海拔1000m以下

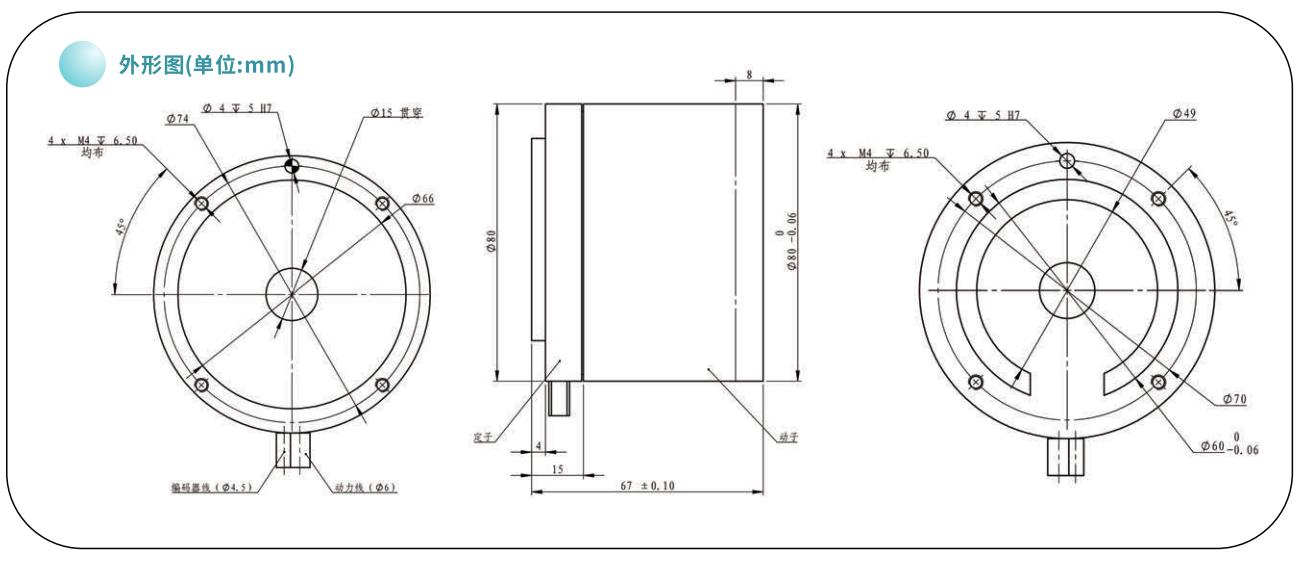

产品外形
