产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
LMC系列有铁芯电机

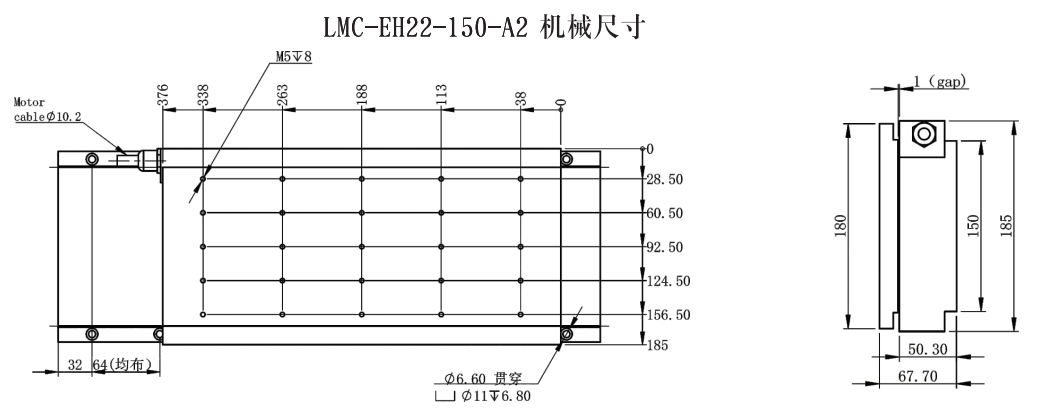

外形图(单位:mm)
|
性能参数 |
单位 |
LMC-EH22-100-A1 |
LMC-EH22-100-A2 |
LMC-EH22-150-A2 |
|
峰值推力 |
N |
3204 |
3204 |
4806 |
|
峰值电流 |
Arms |
18 |
36 |
36 |
|
持续推力 |
N |
1513 |
1513 |
2270 |
|
持续电流 |
Arms |
8.5 |
17 |
17 |
|
电机常数@Tmax. |
N/(W1/2) |
68.7 |
68.7 |
86 |
|
最大持续耗散功率 |
W |
485 |
485 |
697 |
|
绕组代码 |
|
A1 |
A2 |
A2 |
|
力常数 |
N/A |
178 |
89 |
133.5 |
|
反向电动势 |
V/m/s |
143.7 |
72.5 |
108 |
|
电阻 |
ohms |
3.2 |
0.8 |
1.15 |
|
电感 |
mH |
56 |
14 |
20.8 |
|
电气时间常数 |
ms |
17.5 |
17.5 |
18 |
|
最大端电压 |
Vds |
580 |
580 |
580 |
|
吸引力 |
kN |
9.8 |
908 |
15.8 |
|
动子重量 |
kg |
15.5 |
15.5 |
22.4 |
|
定子型号 |
|
T-LMC-E100-S*** |
T-LMC-E100-S*** |
T-LMC-E150-S*** |
|
定子极距（360°） |
mm |
32 |
32 |
32 |
|
定子重量 |
Kg/m |
12.7 |
12.7 |
20.7 |
|
定子可选择长度 |
mm |
64,128,256 |
64,128,256 |
64,128,256 |
