产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台 长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
LMC系列有铁芯电机

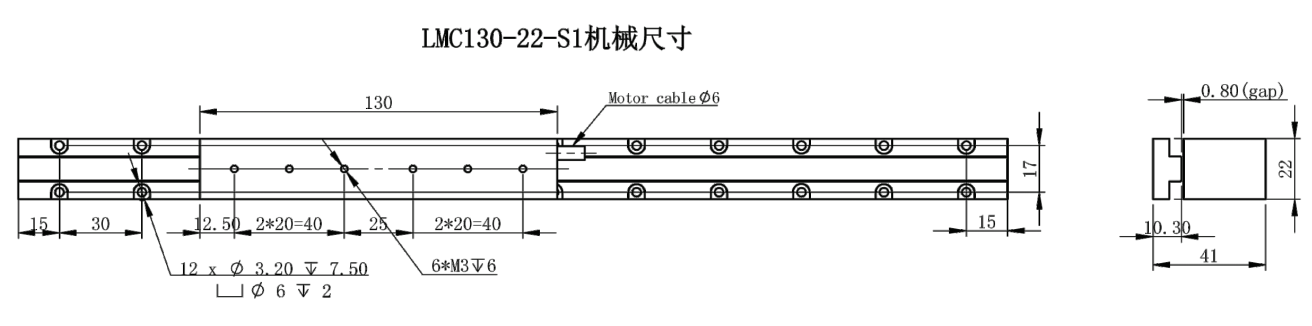

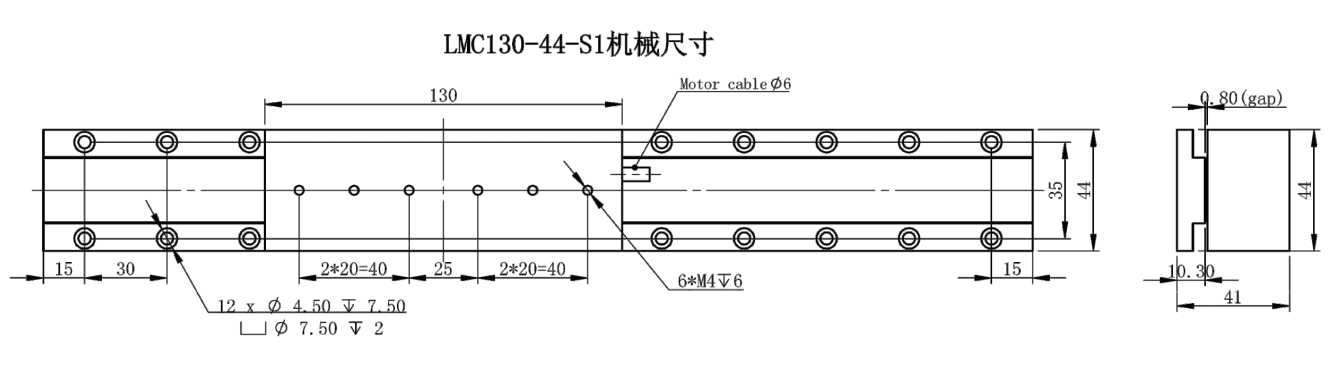

外形图(单位:mm)
|
性能参数 |
单位 |
LMC130-22-S1 |
LMC130-44-S1 |
|
峰值推力 |
N |
67.5 |
206.9 |
|
峰值电流 |
Arms |
3.3 |
3.3 |
|
持续推力 |
N |
21.7 |
66.5 |
|
持续电流 |
Arms |
1.9 |
1.9 |
|
力常数 |
N/Arms |
11.4 |
35 |
|
反电势常数 |
V/m/s |
9.3 |
31.6 |
|
相间电阻 |
ohms |
3.3 |
6.1 |
|
相间电感 |
mH |
18 |
39 |
|
额定功率 |
W |
9.78 |
29.33 |
|
电机常数25℃ |
N/√W |
6.33 |
14.5 |
|
电机常数120℃ |
N/√W |
5.35 |
12.28 |
|
电气时间常数 |
ms |
5.75 |
6.88 |
|
热耗散常数 |
W/℃ |
0.33 |
0.59 |
|
热阻 |
℃/W |
6.07 |
3.4 |
|
热时间常数 |
s |
1200 |
1200 |
|
线圈最高温度 |
℃ |
120 |
120 |
|
吸引力 |
kN |
0.15 |
0.45 |
|
动子重量 |
kg |
0.44 |
1 |
|
定子型号 |
|
T-LMC-22-S*** |
T-LMC-44-S*** |
|
极距 |
mm |
30 |
30 |
|
定子重量 |
Kg/m |
1.12 |
2.1 |
|
定子可选择长度 |
mm |
60,180 |
60,180 |
