产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
直线电机模组命名

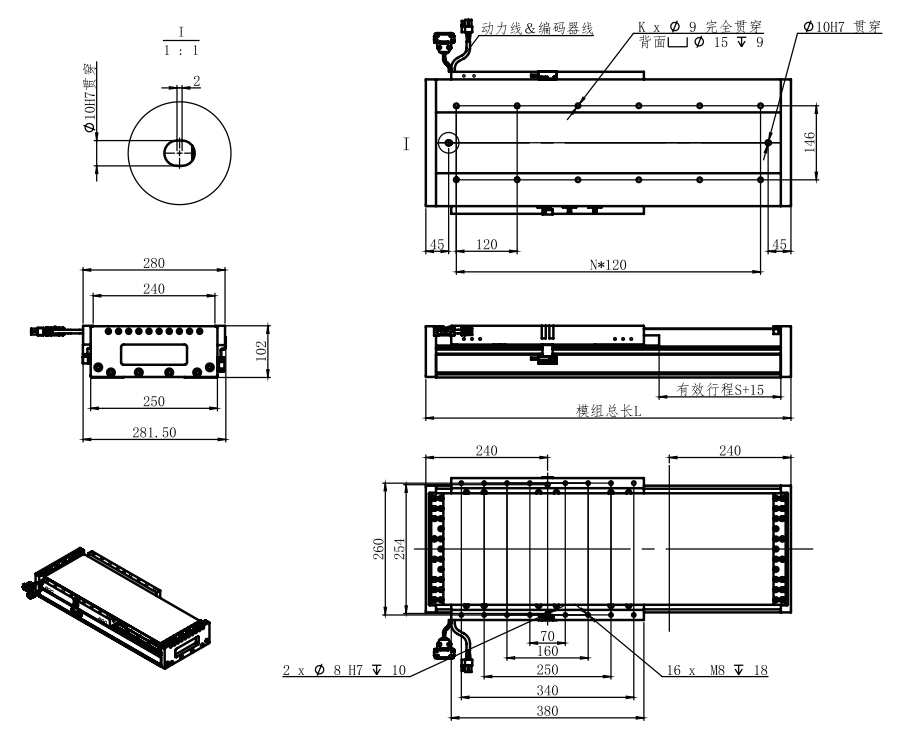

产品外形(单位mm)
| 规格名称 | LMS-B250-C44 |
| 电机 | LMC378-125-S1 |
| 推力(N) | 峰值推力:2956 持续推力:750 |
| 运动件重量（kg） | 16.7 |
| 最大负载(kg) | 150 max |
| 速度(m/s) | 1 (75kg负载，500mm行程，驻留时间0.3s) |
| 加速度(g) | 2 |
| 精度 | 磁栅：重复定位精度：±2µm(1000mm行程内） |
| 光栅：重复定位精度：±1µm(1000mm行程内） |
| 直线度 | ±2µm/300mm |
| 配件 | 光电开关：欧姆龙EE-SX672；拖链（不含拖链） |
| 模组尺寸 |
| Z行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 总长度(mm) |
545 |
595 |
645 |
695 |
745 |
795 |
845 |
895 |
945 |
995 |
1045 |
1095 |
1145 |
1195 |
1245 |
1295 |
1345 |
1395 |
1445 |
1495 |
| 模组重量(kg) |
34.4 |
36 |
37.7 |
39.3 |
40.9 |
42.6 |
44.2 |
45.8 |
47.4 |
49.1 |
50.7 |
52.3 |
54 |
55.6 |
57.2 |
58.9 |
60.5 |
62.1 |
63.7 |
65.4 |
|
K |
8 |
10 |
10 |
12 |
12 |
12 |
14 |
14 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
22 |
22 |
24 |
24 |
|
N |
3 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
8 |
9 |
9 |
10 |
10 |
10 |
11 |
11 |
|
孔端距（mm） |
72.5 |
37.5 |
62.5 |
27.5 |
52.5 |
77.5 |
42.5 |
67.5 |
32.5 |
57.5 |
22.5 |
47.5 |
72.5 |
37.5 |
62.5 |
27.5 |
52.5 |
77.5 |
42.5 |
67.5 |
注：1、需要订购大于1000行程以上，请与我们联系（单条模组最大总长6m，超过6m需要拼接基座）；
2、配置速度表及加速度为计算参考值，不同负载、不同应用会有差异；
3、使用环境温度-10℃~50℃，湿度≤85%，无腐蚀性气体，油雾，尘埃，强电磁污染；海拔1000米以下。
