产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
直线电机模组命名

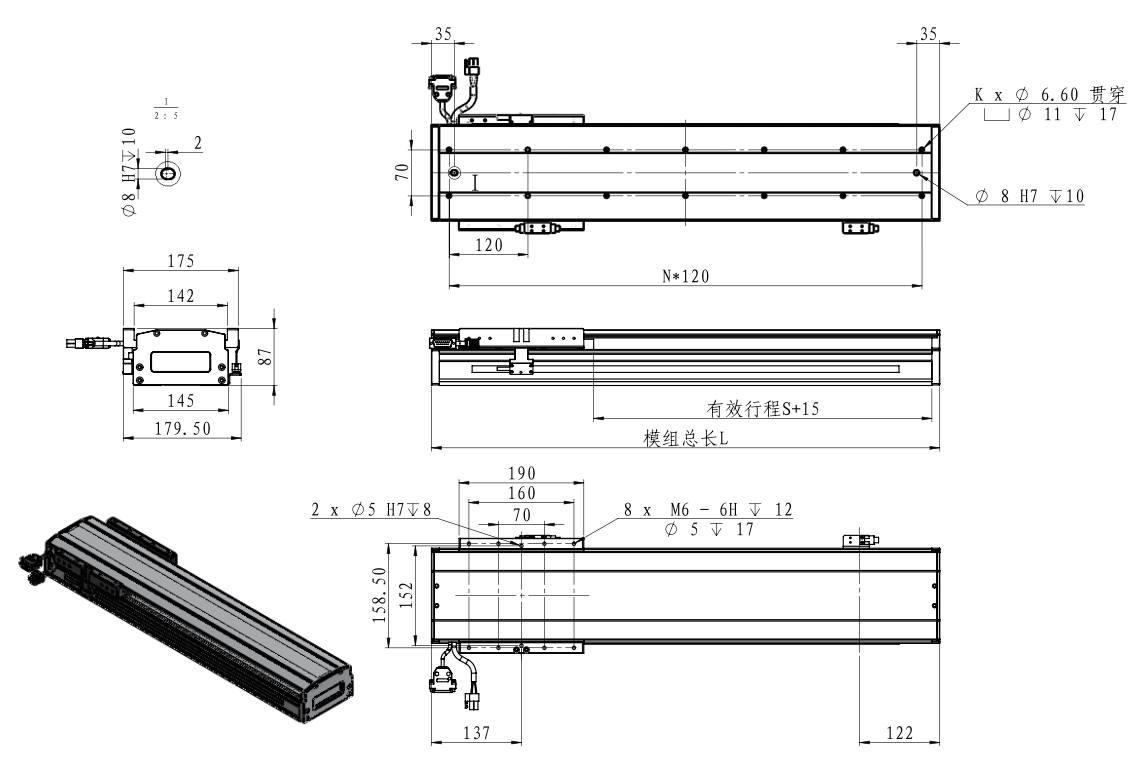

产品外形(单位mm)
| 规格名称 | LMS-B145-C21 |
| 电机 | LMC186-045-S1 |
| 推力(N) | 峰值推力:297 持续推力:85 |
| 运动件重量（kg） | 3.7 |
| 最大负载(kg) | 45 max |
| 速度(m/s) | 2 (10kg负载，500mm行程，驻留时间0.3s) |
| 加速度(g) | 1 |
| 精度 | 磁栅：重复定位精度：±2µm(1000mm行程内） |
| 光栅：重复定位精度：±1µm(1000mm行程内） |
| 直线度 | ±2µm/300mm |
| 配件 | 光电开关：欧姆龙EE-SX672；拖链（不含拖链） |
| 模组尺寸 |
| Z行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 总长度(mm) |
324 |
374 |
424 |
474 |
524 |
574 |
624 |
674 |
724 |
774 |
824 |
874 |
924 |
974 |
1024 |
1074 |
1124 |
1174 |
1224 |
1274 |
| 模组重量(kg) |
8.3 |
9 |
9.7 |
10.4 |
11.1 |
11.8 |
12.5 |
13.2 |
13.9 |
14.6 |
15.3 |
16 |
16.7 |
17.4 |
18.1 |
18.8 |
19.5 |
20.2 |
20.9 |
21.6 |
|
10.88K |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
12 |
12 |
14 |
14 |
14 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
|
N |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
7 |
7 |
8 |
8 |
8 |
9 |
9 |
10 |
|
孔端距（mm） |
30 |
55 |
20 |
45 |
70 |
35 |
60 |
25 |
50 |
15 |
40 |
65 |
30 |
55 |
20 |
45 |
70 |
35 |
60 |
25 |
注：1、需要订购大于1000行程以上，请与我们联系（单条模组最大总长6m，超过6m需要拼接基座）；
2、配置速度表及加速度为计算参考值，不同负载、不同应用会有差异；
3、使用环境温度-10℃~50℃，湿度≤85%，无腐蚀性气体，油雾，尘埃，强电磁污染；海拔1000米以下。
