产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。

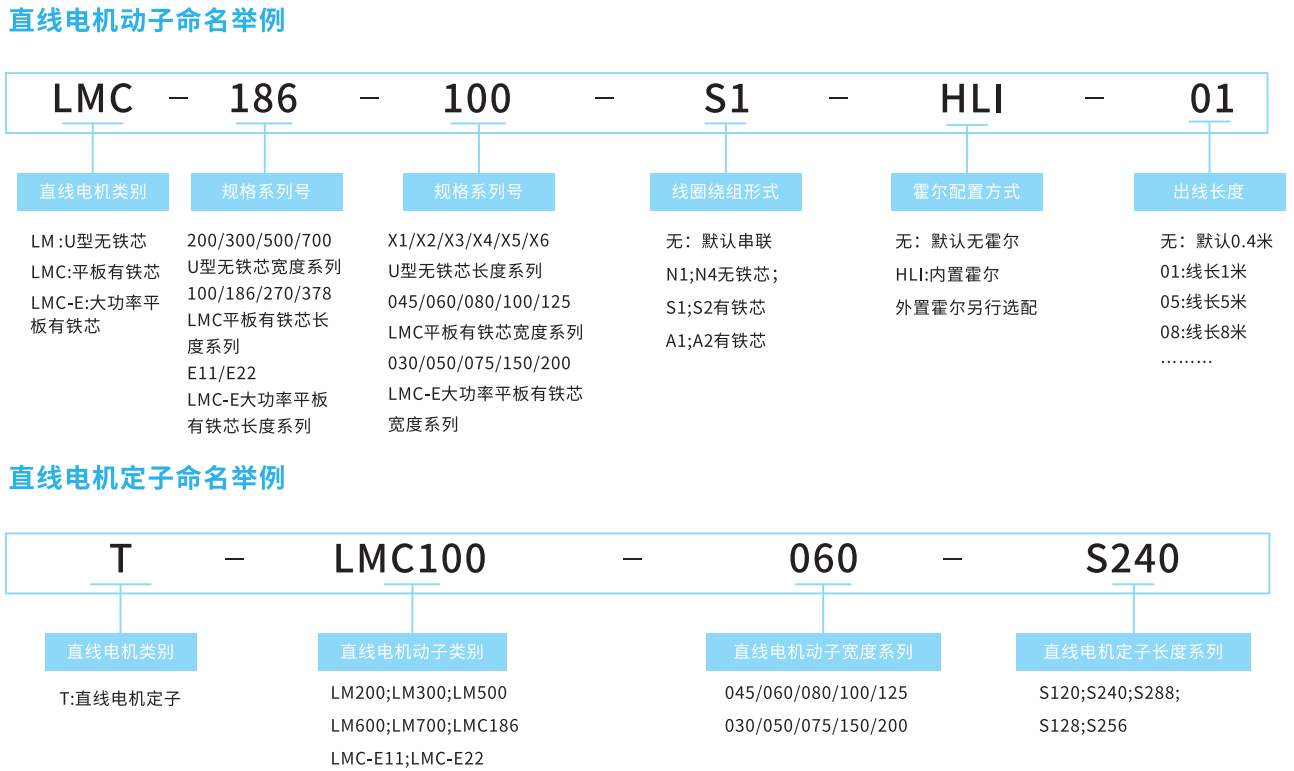

LMC系列有铁芯电机

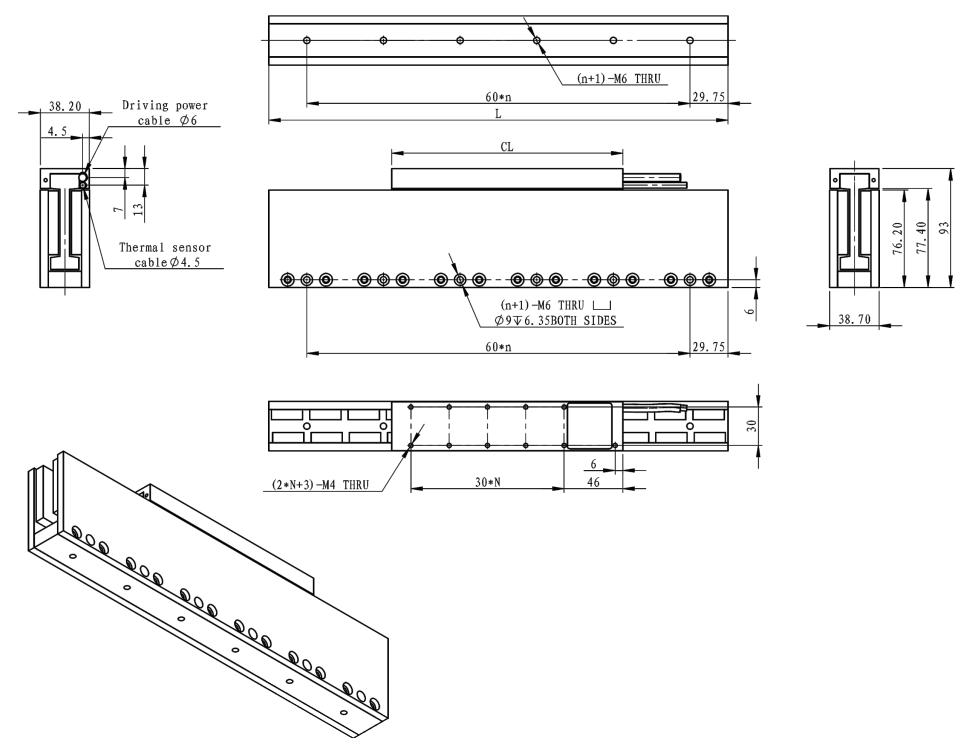

外形图(单位:mm)
| 额定性能 | 符号 | 单位 | LM500-X1 | LM300-X2 | LM300-X3 | LM500-X4 | LM500-X5 |
| 峰值推力 | Fp | N |
335 |
670 |
1000 |
1340 |
1670 |
| 持续推力（温度Tmax下）请参考阅注释① | Fc |
N |
58 |
116 |
172 |
213 |
288 |
| 电机常数（25℃下） | Km | N/√W |
10.7 |
15.2 |
18.1 |
21.1 |
23.5 |
| 连续功率 | Pc | W |
30 |
60 |
90 |
120 |
150 |
| 电气规格 |
|
|
| 绕组形式 | N1 | N1 | N4 | N1 | N4 | N1 | N4 | N1 | N4 |
| 峰值电流 | Ip | Arms |
12.2 |
12.2 |
24.2 |
12.2 |
24.4 |
12.2 |
24.4 |
12.2 |
24.4 |
| 持续电流（温度Tmax下） | Ic | Arms |
2.1 |
2.1 |
4.2 |
2.1 |
4.2 |
2.1 |
4.2 |
2.1 |
4.2 |
| 电阻（在25℃±10%下） | Rm | 欧姆 |
4.9 |
9.8 |
2.5 |
14.8 |
3.7 |
19.8 |
4.9 |
24.5 |
6.2 |
| 电感±20% | L | mH |
3.2 |
6.4 |
1.6 |
9.6 |
2.4 |
12.8 |
3.2 |
16.2 |
4.1 |
| 反电势常数（在25ºC±10%下） |
Ke |
Vpeak/m/s |
22.8 |
45.6 |
22.8 |
67 |
33.4 |
91.2 |
45.6 |
112.2 |
56.1 |
| 推力常数（在25ºC±10%下） | Kf | N/Arms |
27.5 |
55 |
27.5 |
82 |
41 |
110 |
55 |
137.5 |
68.7 |
| 机械规格 |
| 线圈总成质量±15% | Mc | kg |
0.25 |
0.52 |
0.75 |
1.07 |
1.25 |
| 永磁体总成质量±15% | Mw | kg/60mm |
0.87 |
0.87 |
0.87 |
0.87 |
0.87 |
| 品质因数与附加数据 |
| 极距 | Tm | mm | 60 | 60 | 60 | 60 | 60 |
| 磁性吸引力 | Fa |
kN | 0 | 0 | 0 | 0 | 0 |
| 最高允许线圈温度 | TmaX | ℃ | 120 | 120 | 120 | 120 | 120 |
| 对应定子型号 |
|
| T-LM500-XXX | T-LM500-XXX | T-LM500-XXX | T-LM500-XXX | T-LM500-XXX |
