产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
LMC系列有铁芯电机

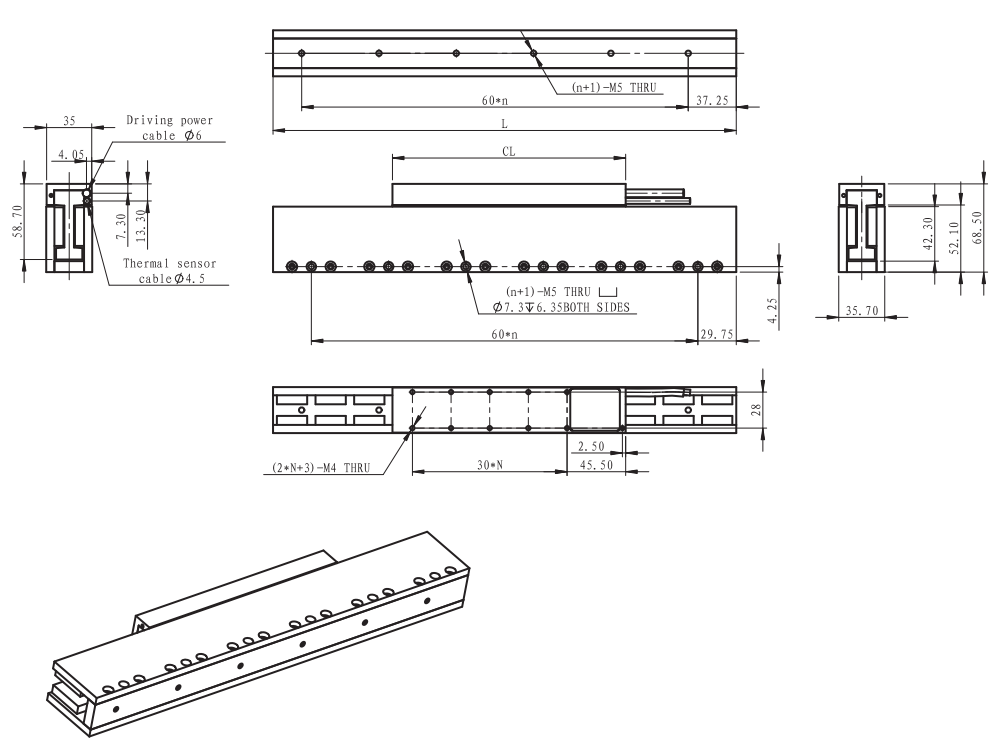

外形图(单位:mm)
| 额定性能 | 符号 | 单位 | LM300-X1 | LM300-X2 | LM300-X3 | LM300-X4 | LM300-X5 |
| 峰值推力 | Fp | N | 154 | 308 | 462 | 616 | 770 |
| 持续推力（温度Tmax下）请参考阅注释① | Fc |
N | 35 | 70 |
106 | 140 | 177 |
| 电机常数（25℃下） | Km | N/√W | 8.7 | 12.3 | 15.2 | 17.5 | 19.7 |
| 连续功率 | Pc | W | 16 | 32 | 48 | 64 | 80 |
| 电气规格 |
|
|
| 绕组形式 | N1 | N1 | N4 | N1 | N4 | N1 | N4 | N1 | N4 |
| 峰值电流 | Ip | Arms | 10 | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 |
| 持续电流（温度Tmax下） | Ic | Arms | 2.3 | 2.3 | 4.6 | 2.3 | 4.6 | 2.3 | 4.6 | 2.3 | 4.6 |
| 电阻（在25℃±10%下） | Rm | 欧姆 | 3.6 | 7.2 | 1.8 | 10.8 | 2.7 | 14.4 | 3.6 | 18 | 4.5 |
| 电感±20% | L | mH | 2.1 | 4.3 | 1.1 | 6.3 | 3.1 | 8.6 | 2.2 | 10.5 | 2.6 |
| 反电势常数（在25ºC±10%下） |
Ke |
Vpeak/m/s | 12.6 | 25 |
12.6 | 41 |
18.9 | 50 | 25.2 | 62.8 | 31.4 |
| 推力常数（在25ºC±10%下） | Kf | N/Arms | 15.4 | 30.8 | 15.4 | 50.4 | 23.1 | 61.6 | 30.8 | 77 | 38.5 |
| 机械规格 |
| 线圈总成质量±15% | Mc | kg | 0.22 | 0.41 | 0.62 | 0.83 | 1.04 |
| 永磁体总成质量±15% | Mw | kg/60mm | 0.57 | 0.57 | 0.57 | 0.57 | 0.57 |
| 品质因数与附加数据 |
| 极距 | Tm | mm | 60 | 60 | 60 | 60 | 60 |
| 磁性吸引力 | Fa |
kN | 0 | 0 | 0 | 0 | 0 |
| 最高允许线圈温度 | TmaX | ℃ | 120 | 120 | 120 | 120 | 120 |
| 对应定子型号 |
|
| T-LM300-XXX | T-LM300-XXX | T-LM300-XXX | T-LM300-XXX | T-LM300-XXX |
