产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
LMC系列有铁芯电机

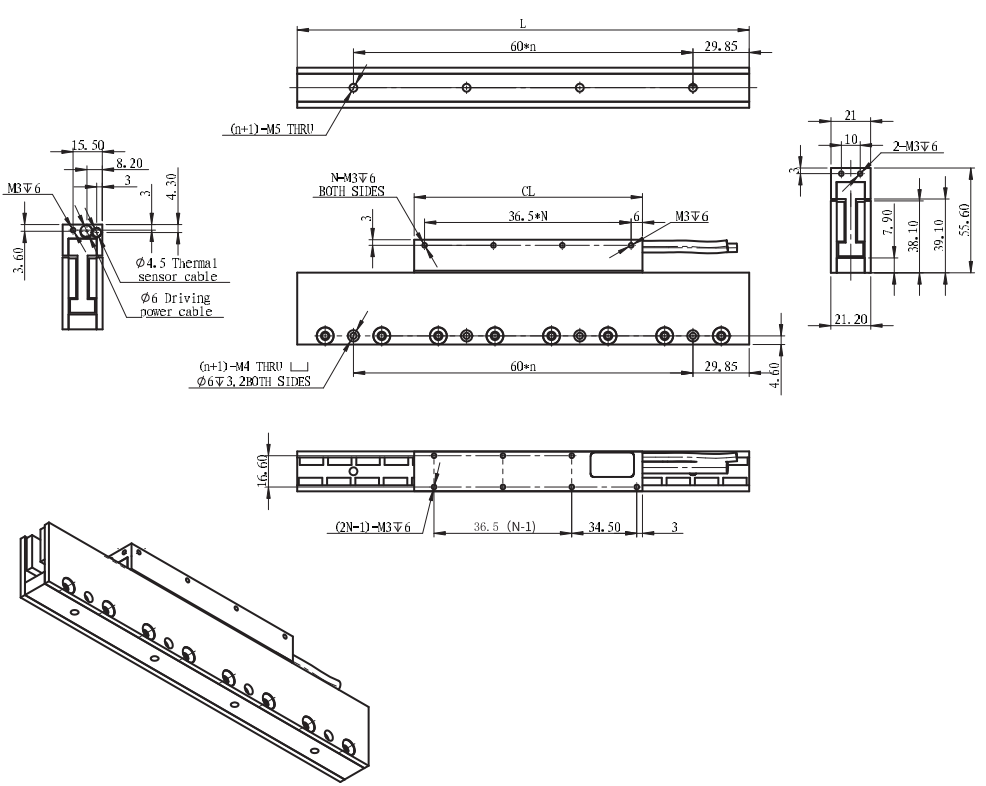

外形图(单位:mm)
| 额定性能 | 符号 | 单位 | LM200-X2 | LM200-X3 | LM200-X4 | LM200-X5 |
|
| 峰值推力 | Fp | N |
92 |
137 |
183 |
229 |
|
| 持续推力（温度Tmax下）请参考阅注释① | Fc |
N |
18 |
27 |
37 |
45 |
|
| 电机常数（25℃下） | Km | N/√W |
4.5 |
5.5 |
6.54 |
7.1 |
|
| 连续功率 | Pc | W |
16 |
24 |
32 |
40 |
|
| 电气规格 |
|
|
| 绕组形式 | N1 | N4 | N1 | N4 | N1 | N4 | N1 | N4 |
|
| 峰值电流 | Ip | Arms |
14 |
28 |
14 |
28 |
14 |
28 |
14 |
28 |
|
| 持续电流（温度Tmax下） | Ic | Arms |
2.7 |
5.4 |
2.7 |
5.4 |
2.7 |
5.4 |
2.7 |
5.4 |
|
| 电阻（在25℃±10%下） | Rm | 欧姆 |
1.8 |
0.45 |
2.7 |
0.68 |
3.6 |
0.9 |
4.5 |
1.2 |
|
| 电感±20% | L | mH |
0.32 |
0.08 |
0.47 |
0.12 |
0.64 |
0.26 |
0.8 |
0.2 |
|
| 反电势常数（在25ºC±10%下） |
Ke |
Vpeak/m/s |
5.5 |
2.8 |
8.2 |
4.1 |
11 |
5.5 |
13.6 |
6.9 |
|
| 推力常数（在25ºC±10%下） | Kf | N/Arms |
6.7 |
3.4 |
10 |
5 |
13.5 |
6.8 |
16.7 |
8.9 |
|
|
机械规格 |
| 线圈总成质量±15% | Mc | kg |
0.12 |
0.18 |
0.24 |
0.28 |
|
| 永磁体总成质量±15% | Mw | kg/60mm |
0.22 |
0.22 |
0.22 |
0.22 |
|
| 品质因数与附加数据 |
| 极距 | Tm | mm |
30 |
30 |
30 |
30 |
|
| 磁性吸引力 | Fa |
kN | 0 | 0 | 0 | 0 |
|
| 最高允许线圈温度 | TmaX | ℃ | 120 | 120 | 120 | 120 |
|
| 对应定子型号 |
|
| T-LM200-XXX | T-LM200-XXX | T-LM200-XXX | T-LM200-XXX |
|
